【gnuplot5】ハート型を陰関数を使って書いてみる

twitter で見かけたこれをやってみたい
■ 参考 : gnuplotでハートの形を描く

陰関数を使う方法は、
■ 参考 : 3.7 どうやったら陰関数のグラフが書けますか
を参考に
注意としてはset tableしたあとでunset tableしないとその後のコマンドがきちんと動かない

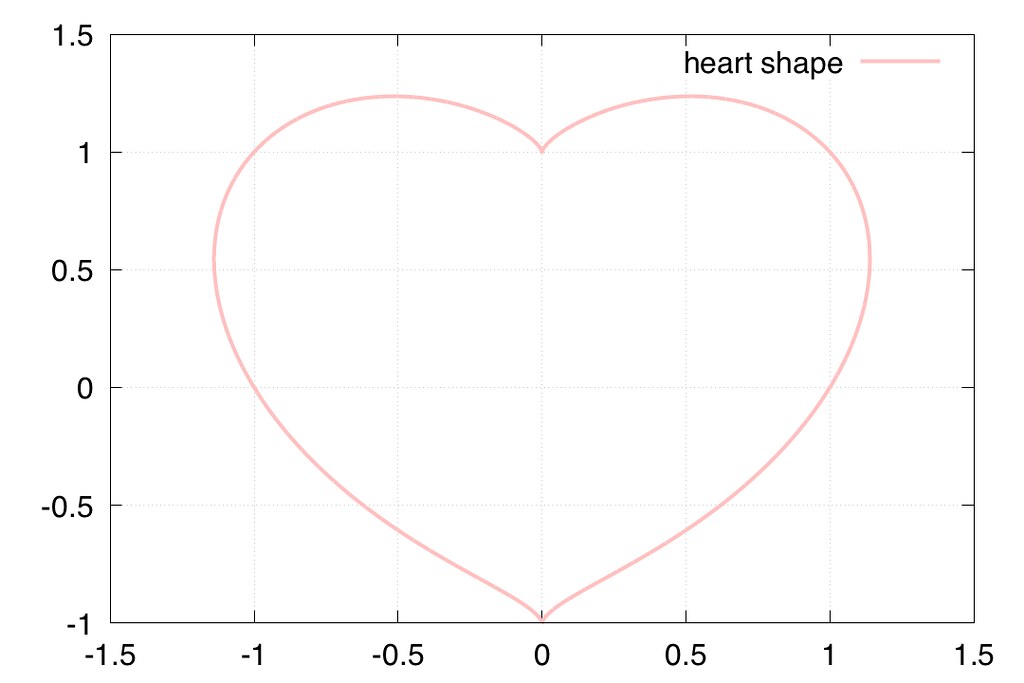

で、できたのがこれ

コマンドは

len=1.5
set xrange [-len:len]
set yrange [-len:len]
set zrange [-len:len]
f(x,y)= (x**2+y**2-1)**3-x**2*y**3

set contour base
set cntrparam levels discrete 0.0
unset surface

set isosample 400, 400

set table 'curve.txt'
splot f(x, y)

unset table

set term png
set output "hoge.png"

#plot [-len:len][-1.0:len] "curve.txt" with filledcurve lc rgb 'pink' title "heart shape"
plot [-len:len][-1.0:len] "curve.txt" with line lw 4 lc rgb 'pink' title "heart shape"

最後の部分を
with filledcurve
でやると、塗りつぶしになっていい感じの図になるかと思ったけど、

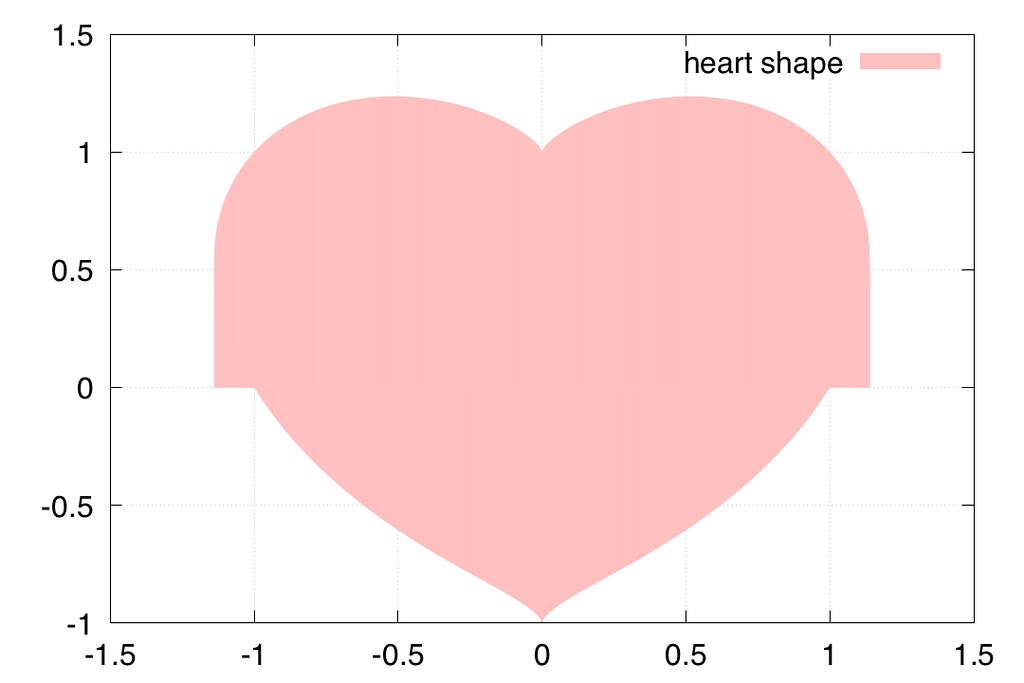

できたのは下の図
その値〜x軸までの範囲を塗りつぶしてるような・・・
