GSLをインストールすると、一緒にgsl-histogramというコマンドもインストールされる
使い方 :Usage: gsl-histogram xmin xmax [n]
Computes a histogram of the data on stdin using n bins from xmin to xmax.
If n is unspecified then bins of integer width are used.
もしデータが1列じゃないが、3列目のみのヒストグラムを書きたい場合はawkを使って
実例を示すためにサンプルデータを作る
%gsl-randist 0 10 rayleigh 2 > hoge.txt
# データの中身はこれ
% cat hoge.txt
0.0454563
3.81005
3.17951
0.65875
3.42053
2.40609
0.589601
1.53702
2.2201
1.55221
# この行でヒストグラムを取っている、0~5を5ビンで分ける
% awk '{print $1}' hoge.txt | gsl-histogram 0 5 5 > hist.txt
# ヒストグラムの中身、1列目がビンの左端の点、2列目がビンの右端の点、3列目がそのビンに入っているサンプル数
# echo 1 | gsl-histogram 0 2 2 とかで確認できる
% cat hist.txt
0 1 3
1 2 2
2 3 2
3 4 3
4 5 0
gnuplotを使ってプロットしてみる
# with boxesは省略不能

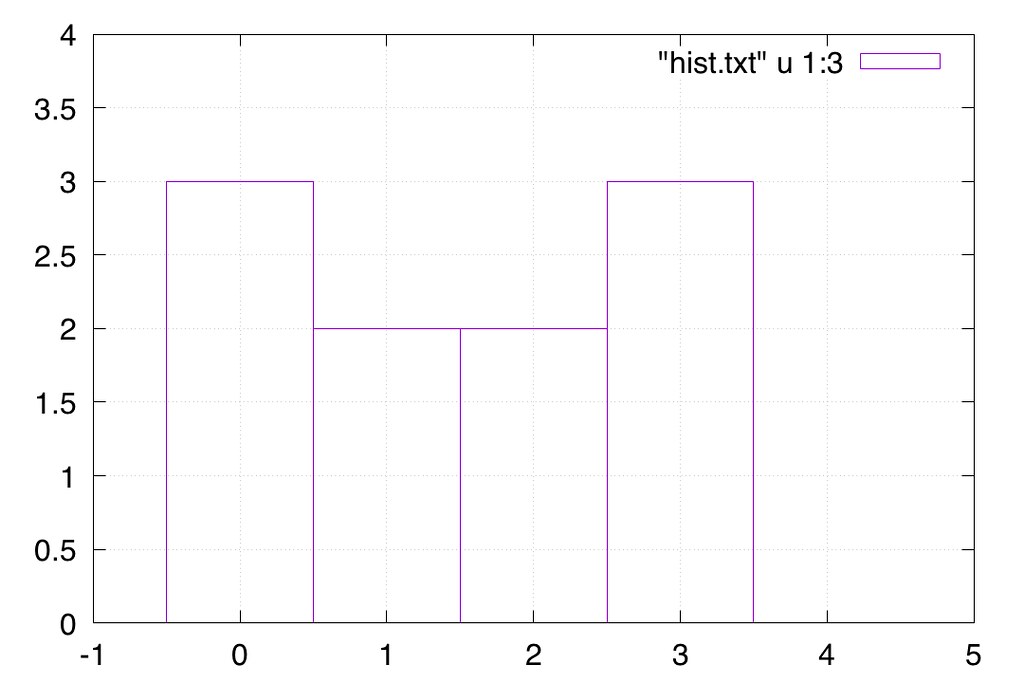

plot [-1:5][0:4] "hist.txt" u 1:3 with boxes
または
# with stと省略可能

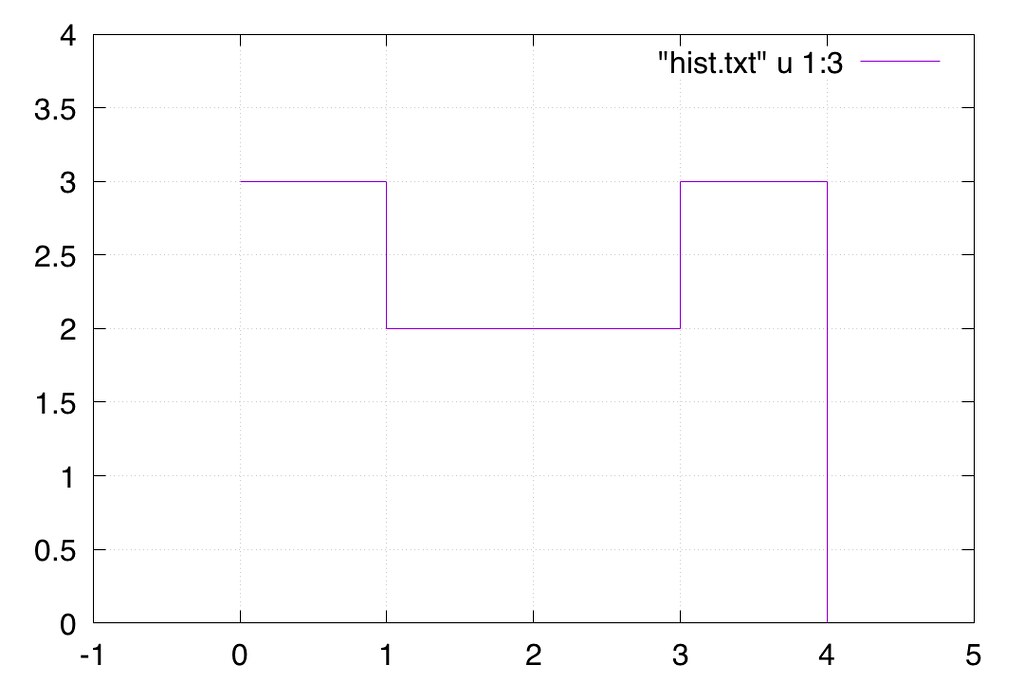

plot [-1:5][0:4] "hist.txt" u 1:3 with st
この二つを見比べるとboxesは全体を線で囲って箱にしているのに対して、stepsではそれに沿ってステップ関数を描いているだけ(というかまさに名前がそうなんだけど・・・)
問題はヒストグラムは0から5までなのにboxesの方は-0.5から値があるように描かれていること
理想的にはx=0~1の範囲が3、x=1~2の範囲が2、x=2~3の範囲が2、x=3~4の範囲が3、x=4~5の範囲が0のステップ関数になっていて欲しいので、この場合はstepsの方が求めているものに近い
ただ左端と右端(今回は0だからわからないけど)の挙動がなんか思ってるのと違う・・・
そこも縦棒を描いてほしいんだが・・・

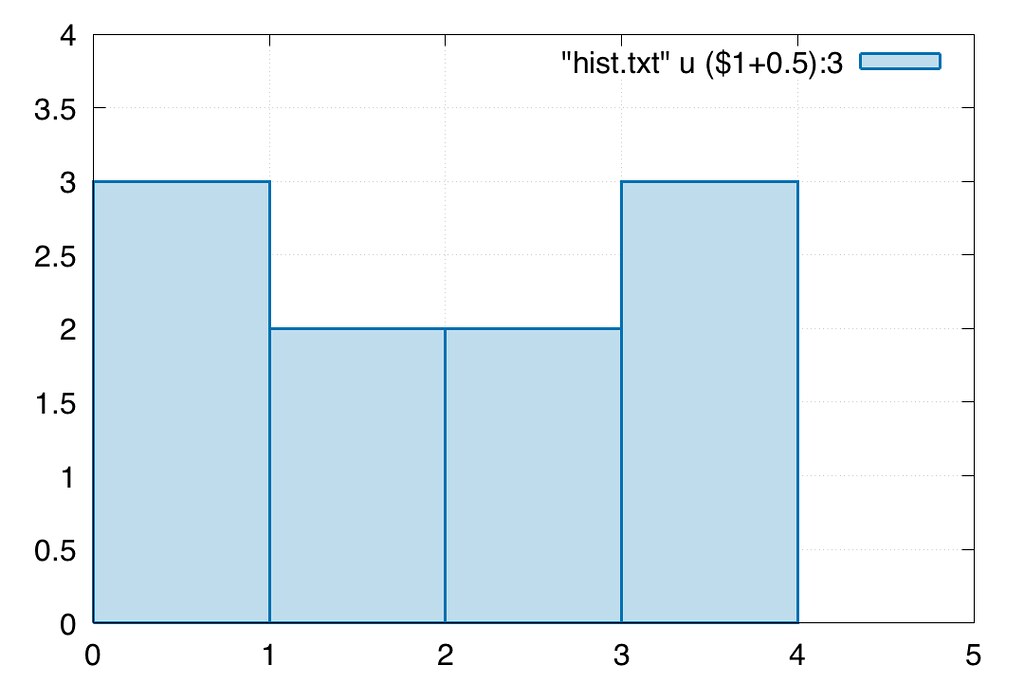

しょうがないのでwith boxesの方にオプションを追加してみる

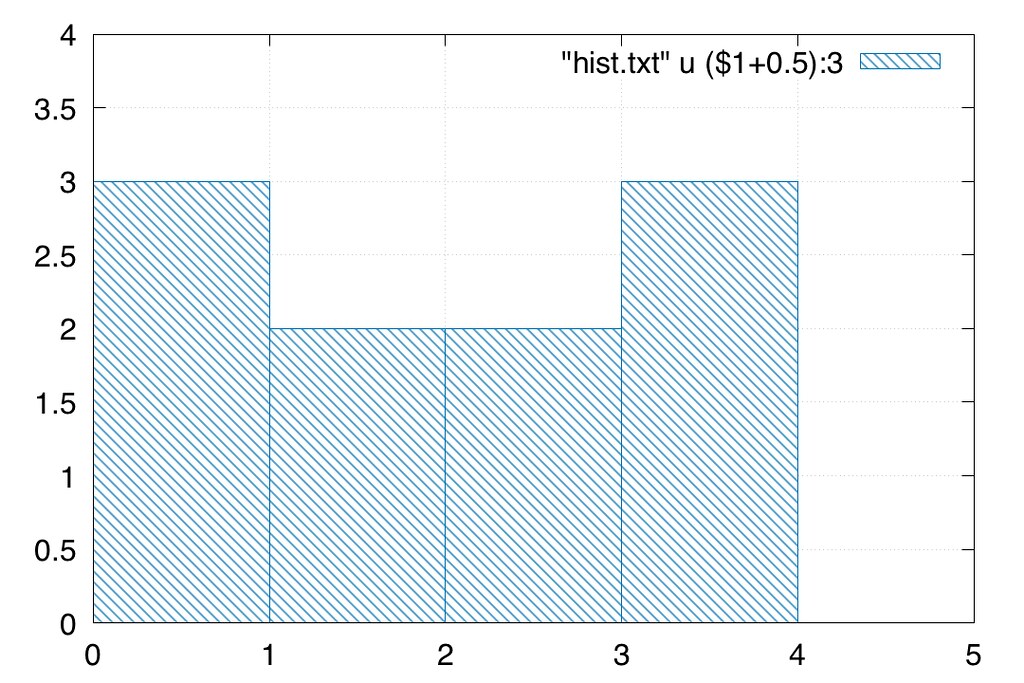

他にも
とかもできる

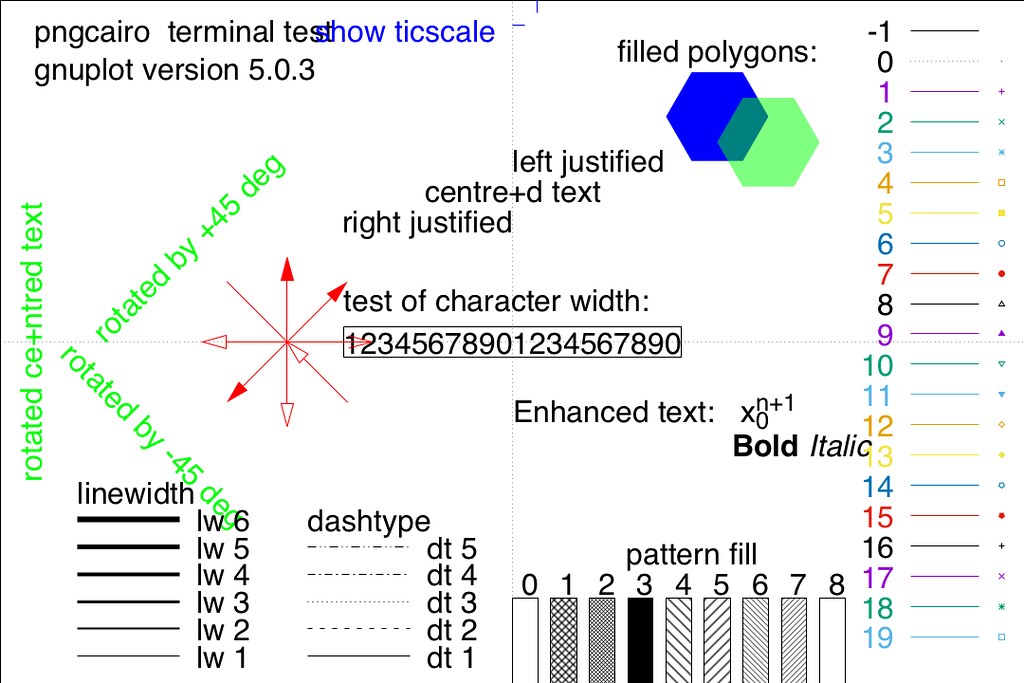

どういうパターンがあるかは
set output "hoge.png"
test
■ 参考 : gnuplot demo script: fillstyle.dem
同じような塗りつぶしはwith stepsでもできる(最初こっちでやっていて、両端がなんか気に入らなかったので使用をやめた)
やっぱり左端(見えないけど右端も)の扱いがなんか嫌・・・
なので今回はwith boxesのほうを使う
■ 参考 : filling under step functions in gnuplot
まったく関係ないけど、with histepsというのもある(hiは何の略だろう？)
これをwith stepsの代わりに使うとboxesみたいに半ビンだけ左にずれる

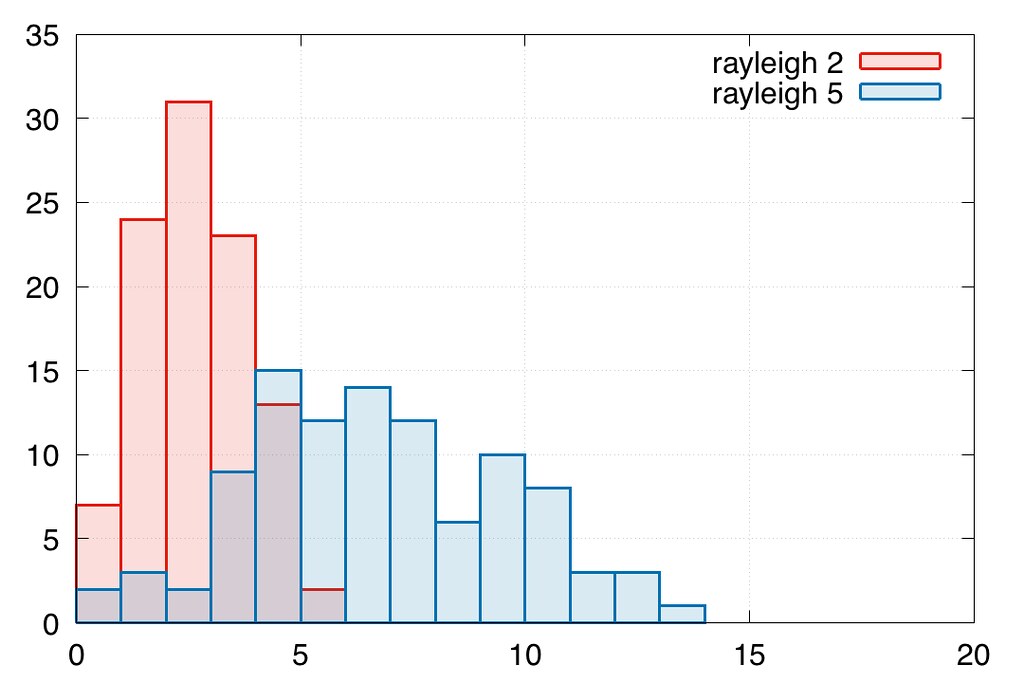

一応上記のwith boxes+囲い線のオプションを使えばこんな感じのグラフも作れる

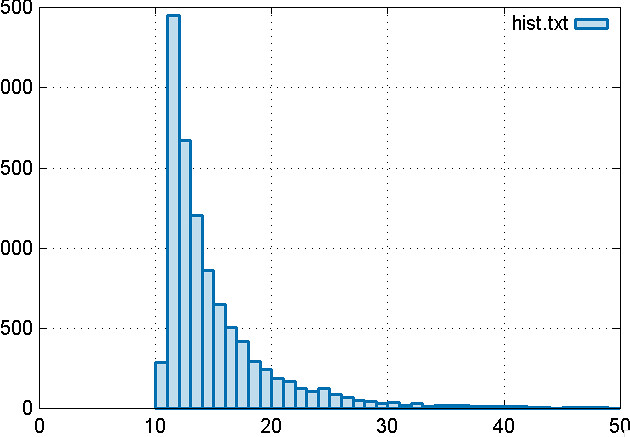

画像検索でのHIT狙いで追記してみた(スクショだからちょっと線の太さが違う)
