以前、グラフの任意の場所に直線を引く方法は書いた気がする
まずは任意の場所に点を打つ方法
labelというのを活用する
set label 1 point pt 7 ps 3 lc rgb "light-red" at 6479, 1
みたいな感じでOKlabelのあとの通し番号を増やして行けば、点の数も増やせる
最後のat以降はそのまま(x, y)座標の値に相当する
"light-red"はデフォルトの色だったかは忘れた
なければ"red"とかにしておく
もう一つ、任意の場所に直線を描く方法
set arrow 1 nohead from 6789, -0.1 to 6789, 0.1 lw 1
これで(6789, -0.1)から(6789, 0.1)まで直線を引けるまたarrowの後の通し番号を増やせばいくつも書ける
lc 2とかで色を指定することも可能
nohead で矢印の先っぽを消している
矢印の形状の選択肢は次のページによくまとめられている

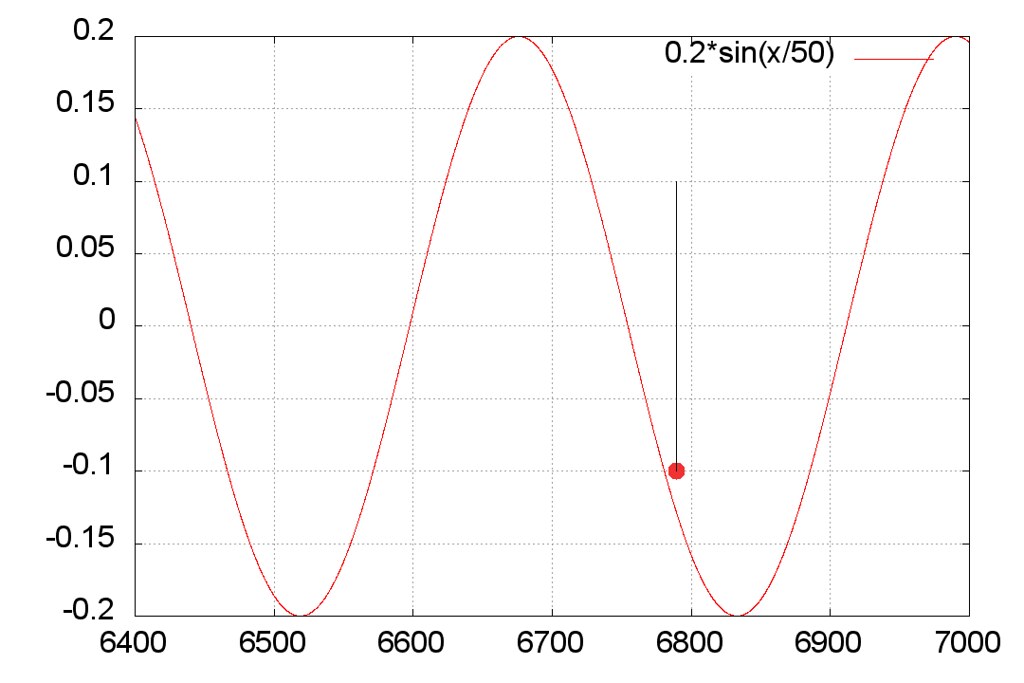

こんな感じにできるはず
set arrowで矢印を書いてから、何かプロットをしたときグラフに表示される順番的にはarrowの方が下に来てしまう
そういうときは
set arrow 1 nohead from 6789, -0.1 to 6789, 0.1 lw 1 front
のようにfrontをつければOK逆に背景に回り込ませたいときは、backを付ける
また、arrowにlabelを付ける機能はないため、
自分で
set label 1 "hoge" at 2, 0
のようにして付けないといけないこのとき、通し番号の1を忘れるとどんどん増えていくので注意
■ 参考 : How to add text to an arrow in GnuPlot
ここに追記すべきではないきがするんだけどここに書く
set label 1 "hoge" right at 2, 0
set label 1 "hoge" center at 2, 0
set label 1 "hoge" left at 2, 0
とleft / center / right と場所を3つ選べるset label 1 "hoge" center at 2, 0
set label 1 "hoge" left at 2, 0
これは、labelの枠のleft / center / right を指定した場所に持っていくいくことに相当する
要するに右詰め、中央揃え、左詰め、みたいなものか
割と役に立つ
